Brandschutz Satteldach in unbegrenzter Länge

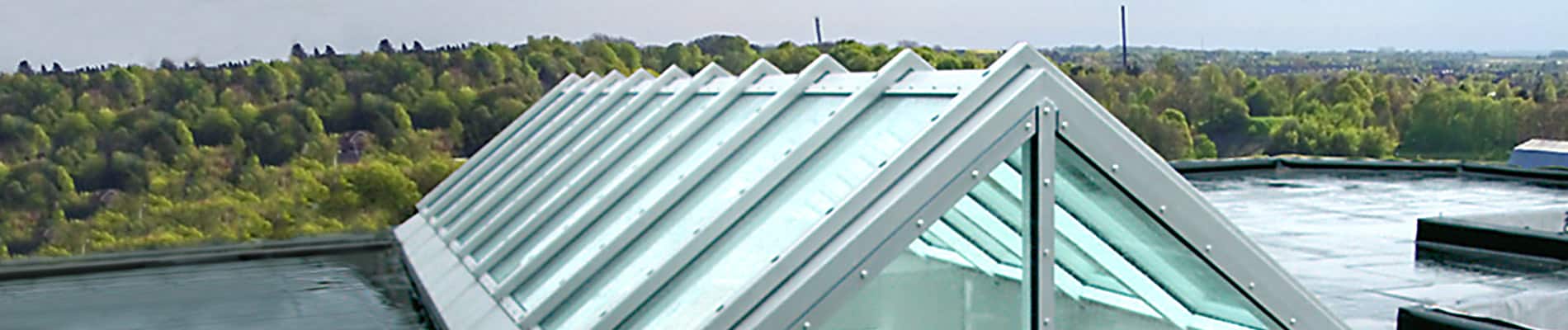

Satteldach-Verglasung – sichere Brandschutzfenster für das Flachdach nach DIN 4102
GLASOLUX Brandschutz Satteldach-Verglasungen sind feuerhemmende bis feuerbeständige Flachdachverglasung mit einem Neigungswinkel von 10° bis 60°. Sie finden sich auf Industriehallen ebenso wie dem privaten Flachdach.
Der modulare Aufbau ermöglicht hierbei Verglasungsflächen in unbegrenzter Länge mit einer Spannweite bis zu 4060 mm. Jedes Einzelmodul kann dabei eine Breite bis zu 1100 mm und Höhe von max. 2090 mm aufweisen.
Feuerwiderstandsklassen F30 (EI 30) und F90 (EI 90)
Je nach Sicherheitsstufe kommen bei GLASOLUX F30 oder F90 Brandschutzgläser zum Einsatz. Ein feuerhemmendes F30-Brandschutzglas hält 30 Minuten Hitzestrahlung und Feuer zurück, bevor es bricht. Die feuerbeständige F90-Verglasung sogar 90 Minuten. Brandschutzverglasungen müssen stets festverglast sein, zu öffnende Module gibt es daher nicht.
Das Material der Brandschutz Satteldach-Verglasung
Die von GLASOLUX eingesetzten Brandschutz-Verglasungssysteme sind thermisch getrennte Stahl-Profilrohr Konstruktionen, die in Kombination mit Pilkington Brandschutz-Isoliergläsern die erforderlichen Feuerwiderstandsklassen erfüllen. Die Isoliergläser bestehen aus einem Verbund-Sicherheitsglas mit zwischenliegenden Brandschutzschichten, einer splitterbindenden Folie (raumseitig) sowie einer ESG Außenscheibe. Aufschäumende Brandschutzschichten nehmen über den geforderten Zeitraum die Brandenergie auf. Der im Brandfall thermisch isolierende Block aus Glas und Schaum verhindert, dass innerhalb der gewünschten Feuerwiderstandsklasse die Oberflächentemperatur um mehr als 140 K (im Mittel) über Ausgangstemperatur ansteigt (Normbrandversuche nach DIN 4102 bzw. der europäischen Norm EN 1363). Auf die Brandschutzgläser wird eine Garantie von 10 Jahren gewährt.
Eine Brandschutzverglasung muss angrenzende Bauteile haben, die der gleichen oder höheren Feuerwiderstandsklasse angehören. Diese werden in der Regel bauseits erstellt. Auf Anfrage bietet GLASOLUX Unterkonstruktionen in entsprechenden Feuerwiderstandsklassen der jeweiligen Verglasung mit an.
| Werte Verglasung und Profile | |
|---|---|
| Ug-Wert F30*: | 1,1 W/m²K |
| Uf-Wert F30: | 1,7 W/m²K |
| Schalldämmwert Rw: | 40 dB Schallreduktion |
| Brandverhalten: | feuerhemmend F30 (EI 30) nach DIN 4102-13 (EN 1363) |
| Lichtdurchgang (tL): | bis 64% |
| Gesamtenergiedurchgang (g): | bis 22% |
| Maße pro Modul: | |
|---|---|
| Breite: | max. 1100 mm |
| Höhe: | max. 2090 mm |
| Element Dicke: | ca. 44 mm (SZR 12 mm) (+/- 2 mm) |
| Element Gewicht: | ca. 77 kg/m² |
| Profil-Ansichtsbreite außen: | 60 mm |
*nach DIN EN 673
| Werte Verglasung und Profile | |
|---|---|
| Ug-Wert F90*: | 1,1 W/m²K |
| Uf-Wert F90: | 1,7 W/m²K |
| Schalldämmwert Rw: | 46 dB [SZR 12] |
| Brandverhalten: | feuerbeständig F90 (EI 90) nach DIN 4102-13 (EN 1363) |
| Lichtdurchgang (tL): | bis 63% |
| Gesamtenergiedurchgang (g): | bis 22% |
| Maße pro Modul: | |
|---|---|
| Breite: | max. 1200 mm |
| Höhe: | max. 2400 mm |
| Element Dicke: | ca. 69 mm (SZR 12 mm) (+/- 3 mm) |
| Element Gewicht: | ca. 134 kg/m² |
| Profil-Ansichtsbreite außen: | 60 mm |
*nach DIN EN 673
Verglasung
- Hochwertige F30, F60 und F90 Brandschutzverglasung nach DIN 4102 bzw. der europäischen Norm EN 1363
- Der Verglasungsrahmen besteht aus einer geschraubten Pfosten-Riegel-Konstruktion mit geprüften und bauaufsichtlich zugelassenen Klemmverbindungen, Glasträgern, T- und Eck-Verbindern.
Rahmenprofile
- Die Rahmenprofile sind durch einen eingegossenen PUR-Kern thermisch getrennt.
- Sie sind mit naturanodisierter oder pulverbeschichteter Oberfläche lieferbar, z. B. RAL 9010 (Reinweiß) oder gegen Aufpreis in anderen RAL-Classic-Farben.
- Gegen Aufpreis sind zweifarbige Profile möglich, beispielsweise Grau außen und Weiß innen.
Zertifizierung
Unsere Brandschutz-Pultdachverglasung hat eine zertifizierte, bauaufsichtliche Zulassung nach DIN 4102 bzw. der europäischen Norm EN 1363Gewährleistung
Auf die Brandschutzgläser wird eine Garantie von 10 Jahren gewährt.
GLASOLUX Image Broschüre
Broschüre: Modulare Dachverglasungen
Technische Zeichnung F30
Technische Zeichnung F90
GLASOLUX Brandschutz-Verglasungen sind neben dem Satteldach auch als Pultdach, als Brandschutz-Oberlicht sowie in Kombination mit begehbarem Glas, als begehbares, flaches Brandschutz-Oberlicht erhältlich.
