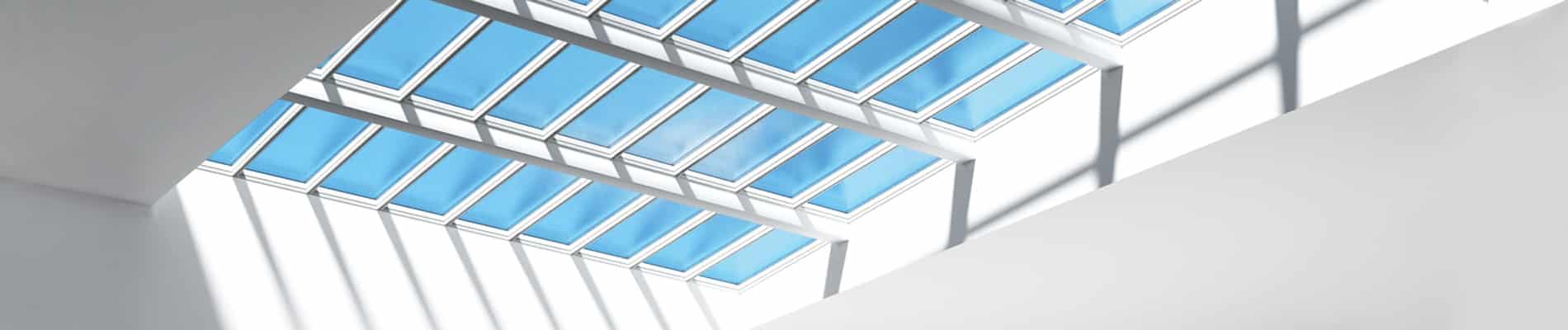

VELUX Modular Skylight – Stufen-Lichtband/Sattel-Lichtband

Kombiniert Glasmodule zu einem großen Glasdach

Stufen-Lichtbänder und Stufen-Sattel-Lichtbänder in Kombination, ermöglichen eine ausgezeichnete Tageslichtbeleuchtung in Gebäuden mit Atrien.

Mehrere Reihen von VELUX Modular Skylights sind beim Stufen-Lichtband / Sattel-Lichtband mit bauseitigen Trägern in einer Neigung von 5–25° miteinander verbunden.

Die Träger innerhalb des Gebäudes stützen die Lichtband-Reihen; die Reihen selbst sind durch einen Eindeckrahmen miteinander verbunden. Das sichere Ablaufen von Wasser zwischen den Reihen ist damit gewährleistet.

Die dafür notwendigen, bauseitigen Träger werden von GLASOLUX geplant, gefertigt und auf Wunsch als komplette Dachverglasung montiert.

Mit Stufen- und Sattel-Lichtbändern lassen sich so komplette Glasdächer verwirklichen.

Übersicht der Standardgrößen
Werte
Uw-Wert:bis 0,5 W (m2/K)
Ug-Wert:bis 0,86 W (m2/K)
WasserdichtigkeitKlasse E1200, EN 12208: 2000
Erforderliche Mindestmaße
Modul-Breite675–1000 mm
Modul-Höhe600–3000 mm
Einbauneigung des Tageslicht-Systems5°–25°
Öffnungsflügel
Modulejedes zweite Modul ist über einen integrierten Kettenantrieb als Öffnungsflügel möglich
Öffnungshöhedas Komfortlüftungs-Tageslicht-Modul öffnet sich bis zu 410 mm
Öffnungshöhe RWAdas Rauchabzugs-Tageslicht-Modul öffnet sich in weniger als 60 Sekunden bis zu 700 mm

2- oder 3-Scheiben Isolierverglasung

  • Isolierverglasung (Ug-Werte bis 0,5 W (m2/K))
  • Gehärtete Außenscheibe
  • Laminiertes Sicherheitsglas innen
  • Schutz vor herunterfallendem Glas
  • Schallschutz (Verkehr, Regen und Hagel)
  • „Warm Edge“-Abstandhalter (schützt die Isolationseigenschaften über längere Zeit und minimiert die Gefahr der Kondensation an den Scheibenkanten)
  • Stufenscheibe (leitet Wasser von der Scheibe ab)
  • Sonnenschutzbeschichtung (optional)

Standard-Formate der Modular Skylights

VELUX Modular Skylights sind in einer Vielzahl an Standardformaten, als feste, zu öffnende und als Module für den Rauch- und Wärmeabzug erhältlich.» Hier finden Sie die einzelnen Größentabellen.
