GLASOLUX SkyVision ACCESS – Ihr Ausstiegsfenster mit Rauchabzug
Das Service-Oberlicht in optimaler Größe
Das GLASOLUX SkyVision ACCESS ist nicht nur ein effizienter Rauchabzug, sondern dient ebenso als Ausstiegsfenster. In der Größe von bis zu 1800 x 1000 mm (L x B) bietet es einen diskreten Dachausstieg und einen Servicezugang für Hauswarte und Sicherheitsdienste. Ein verdeckt liegender Klapparm-Antrieb öffnet das Ausstiegsfenster stufenlos bis zu einem Winkel von 75°.
Komfortables Lüften
Eine Komfortlüftung oder Teilöffnung des Flachdachfensters kann auf Wunsch programmiert werden, was für ein angenehmes Raumklima sorgt.
GLASOLUX SkyVision Produktlinie
Das ACCESS Austiegsfenster ist ein Produkt der GLASOLUX SkyVision Linie. Mit einem edlen Alurahmen in RAL 7043 und einer umlaufenden, 115 mm breiten schwarzen Siebdruckkante im Glas, erfüllt es höchste Ansprüche im Design. Die Optik passt sich den anderen GLASOLUX SkyVision Oberlichtern exakt an. Im geschlossenen Zustand ist es vom COMFORT oder FIXED nicht zu unterscheiden.
Installation und Lieferung
Das GLASOLUX SkyVision ACCESS ist als 2-fach und 3-fach verglastes Oberlicht erhältlich. Als Rauchabzug ist es nur im Festformat von 1000 x 1000 mm verfügbar. Fenstermodule und Unterkonstruktionen werden anschlussfertig geliefert und auf Wunsch von unseren GLASOLUX Monteuren direkt auf dem Dach installiert.

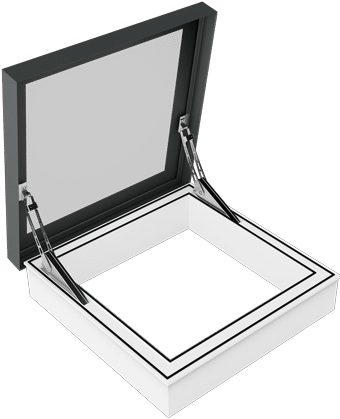

ACCESS Ausstiegsfenster in Aktion

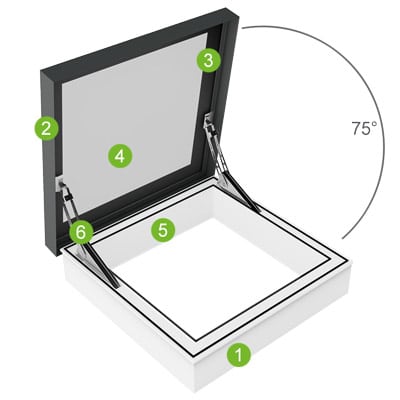

Aufbau eines GLASOLUX SkyVision ACCESS
- Aufsetzkranz: Stabile, hoch gedämmte Holz Unterkonstruktion
mit versteckt integriertem Motor - Aluminiumrahmen (Höhe abhängig von der Verglasung)
Verschweißte Eckverbindung, pulverbeschichtet, Standardfarbe Verkehrsgrau B (RAL 7043) - Randsiebdruck
Die Glasscheiben haben eine allseitig umlaufende, 130 mm breite, schwarze Siebdruckkante als UV-Schutz. - Isolierglaseinheit (IGU)
als Doppelt- oder Dreifach-Verglasung - Innenseite Aufsetzkranz
Die Innenseite der Unterkonstruktion ist RAL 9010 (Reinweiß). Andere RAL-Classic-Farben sind möglich. - Antrieb: verdeckt liegender Klapparm-Antrieb (24 Volt)
- Öffnungswinkel: stufenlos bis zu einem Winkel von 75°
- Dämmung: Mineralwolle (Blauer Engel öko zertifiziert)
2-fach Verglasung
| Ug-Wert: | 1,10 W/m²K |
| Uw-Wert | bis zu 0,97 W/m²K |
| Leistung: | 800 N (Lüftung) oder 1000 N (Entrauchung) |
| Öffnungswinkel: | stufenlos bis zu einem Winkel von 75° |
| Antrieb: | verdeckt liegender Klapparm-Antrieb (24 Volt) |
| Luftdichtigkeit | Klasse 4, E600 Pa und darüber |
| Wasserdichtigkeit | Klasse E1200 (EN12208) |
| Schalldämmung | Ab 34 dB Schallreduktion (EN/ISO 717- 1/A1) |
| Lichtdurchgang (tL) | ca. 79 % |
| Gesamtenergiedurchgang (g) | ca. 59 % |
3-fach Verglasung (Ecoline)
| Ug-Wert: | 0,70 W/m²K |
| Uw-Wert | bis zu 0,65 W/m²K |
| Leistung: | 800 N (Lüftung) oder 1000 N (Entrauchung) |
| Öffnungswinkel: | stufenlos bis zu einem Winkel von 75° |
| Antrieb: | verdeckt liegender Klapparm-Antrieb (24 Volt) |
| Luftdichtigkeit | Klasse 4, E600 Pa und darüber |
| Wasserdichtigkeit | Klasse E1200 (EN12208) |
| Schalldämmung | Ab 34 dB Schallreduktion (EN/ISO 717- 1/A1) |
| Lichtdurchgang (tL) | ca. 67 % |
| Gesamtenergiedurchgang (g) | ca. 48 % |
2-fach und 3-fach verglast*
| Lange Seite | 1000 – 1800 mm |
| Kurze Seite | 1000 mm |
| Höhe Aufsetzkranz | 291 mm |
Als Rauchabzug nur im Festformat*
| Lange Seite | 1000 mm |
| Kurze Seite | 1000 mm |
| Höhe Aufsetzkranz | 291 mm |
GLASOLUX SkyVision ACCESS Dachverglasungen sind geeignet für Dachneigungen von 0 bis 15°. Optimal ist eine Neigung von 4°.
Querschnitt eines 3-fach verglasten ACCESS
Verglasung
- Hochwertige 2- und 3-fach Wärmeschutzverglasung nach DIN 18008-2
- Isolierverglasung (Ug-Werte bis 0,7 W / m2K)
- Die äußere Scheibenschicht der Dachverglasung ist gehärtetes Sicherheitsglas, die innere ein Laminat-Sicherheitsglas.
- Die Verglasung hat eine allseitig umlaufende, 115 mm breite, schwarze Siebdruckkante als UV-Schutz.
- Der Glasträger wird in RAL 7043 (Verkehrsgrau B) geliefert. Die Innenseite der Unterkonstruktion ist RAL 9010 (Reinweiß). Andere RAL-Classic-Farben sind gegen Aufpreis möglich.
- „Warm Edge“-Abstandhalter und Argon-Edelgasfüllung.
- Das Glas ist (gegen Aufpreis) auch mit Opallaminierung oder Sonnenschutzglas lieferbar.
Optionale Ergänzungen (gegen Aufpreis):
- Opallaminierung (blickdichte Verglasung)
- Sonnenschutzglas
- Beschattung außenliegend (motorisch)
- Beschattung innenliegend, Plissee oder Sonnenschutzrollos (motorisch)
- Netzteil 230/24 Volt
- Wind- und Regensensor
Gewährleistung:
Auf unsere GLASOLUX SkyVision Produkte geben wir eine Produktgarantie von 5 Jahren.
Zertifizierung
GLASOLUX SkyVision trägt das CE-Zeichen nach DS/EN 14351-1. Das CE-Zeichen wurde von den akkreditierten Instituten Teknologisk Institut und Delta vergeben und bezieht sich auf Prüfungen durchgeführt nach EN 1873, DS/EN ISO 717-1, EN/ISO 10077-1 und -2, EN 673, DS 418, EN 12207 und EN 1026.
Broschüre
Produktdatenblätter (DWG und PDF) finden Sie in unserem Downloadbereich.
