VELUX Modular Skylight – Sattel-Lichtband 25°–40°

Ideale Tageslichtlösung für Gebäude mit großen Dachöffnungen.

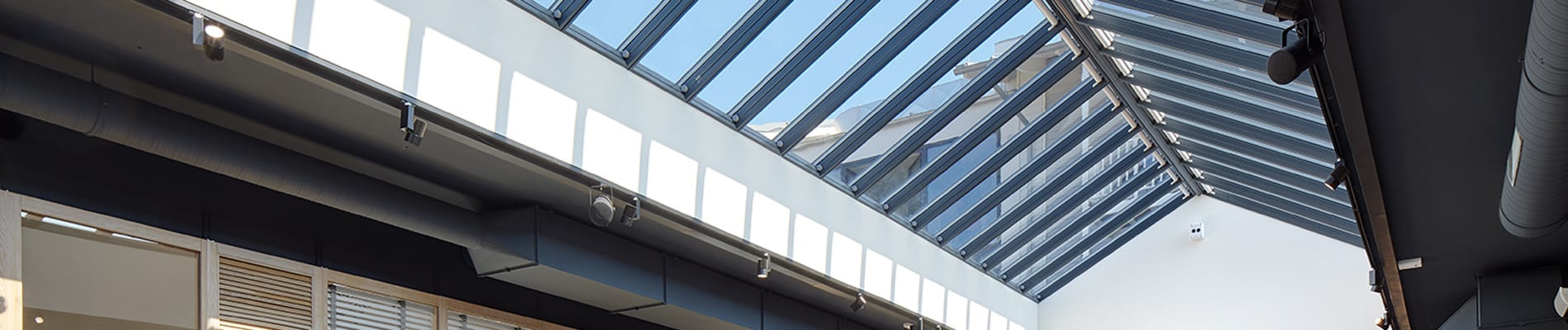

Ein Sattel-Lichtband 25–40° ist eine Dachverglasung, die aus zwei Reihen VELUX Modular Skylights besteht, die am Dachfirst miteinander verbunden sind. Mit beidseitig zu öffnenden Modulen sind sie optimal für die Be- und Entlüftung sowie angenehme Nachtkühlung.

Um Wärmeeinstrahlung und Blendwirkung je nach Ausrichtung des Gebäudes zu regulieren, können Sattel-Lichtbänder mit unterschiedlichen Verglasungen versehen werden.

Die selbsttragende Lösung ist passend für Flachdach- und Überfirstverglasungen mit einer Dachöffnungsbreite für feste Module von 1,1 bis 4,5 m und zu öffnende Module von 1,4 bis 4,5 m

Übersicht der Standardgrößen
Werte
Uw-Wert:bis 0,5 W (m2/K)
Ug-Wert:bis 0,86 W (m2/K)
WasserdichtigkeitKlasse E1200, EN 12208: 2000
Erforderliche Mindestmaße
Modul-Breite675–1000 mm
Modul-Höhe600–3000 mm
Dachöffnungsbreite für feste Module1100–4500 mm
Dachöffnungsbreite für zu öffnende Module:1400–4500 m
Einbauneigung des Tageslicht-Systems25°–40°
Öffnungsflügel
Modulejedes zweite Modul ist über einen integrierten Kettenantrieb als Öffnungsflügel möglich
Öffnungshöhedas Komfortlüftungs-Tageslicht-Modul öffnet sich bis zu 410 mm
Öffnungshöhe RWAdas Rauchabzugs-Tageslicht-Modul öffnet sich in weniger als 60 Sekunden bis zu 700 mm

2- oder 3-Scheiben Isolierverglasung

  • Isolierverglasung (Ug-Werte bis 0,5 W (m2/K))
  • Gehärtete Außenscheibe
  • Laminiertes Sicherheitsglas innen
  • Schutz vor herunterfallendem Glas
  • Schallschutz (Verkehr, Regen und Hagel)
  • „Warm Edge“-Abstandhalter (schützt die Isolationseigenschaften über längere Zeit und minimiert die Gefahr der Kondensation an den Scheibenkanten)
  • Stufenscheibe (leitet Wasser von der Scheibe ab)
  • Sonnenschutzbeschichtung (optional)

Standard-Formate der Modular Skylights

VELUX Modular Skylights sind in einer Vielzahl an Standardformaten, als feste, zu öffnende und als Module für den Rauch- und Wärmeabzug erhältlich.» Hier finden Sie die einzelnen Größentabellen.
