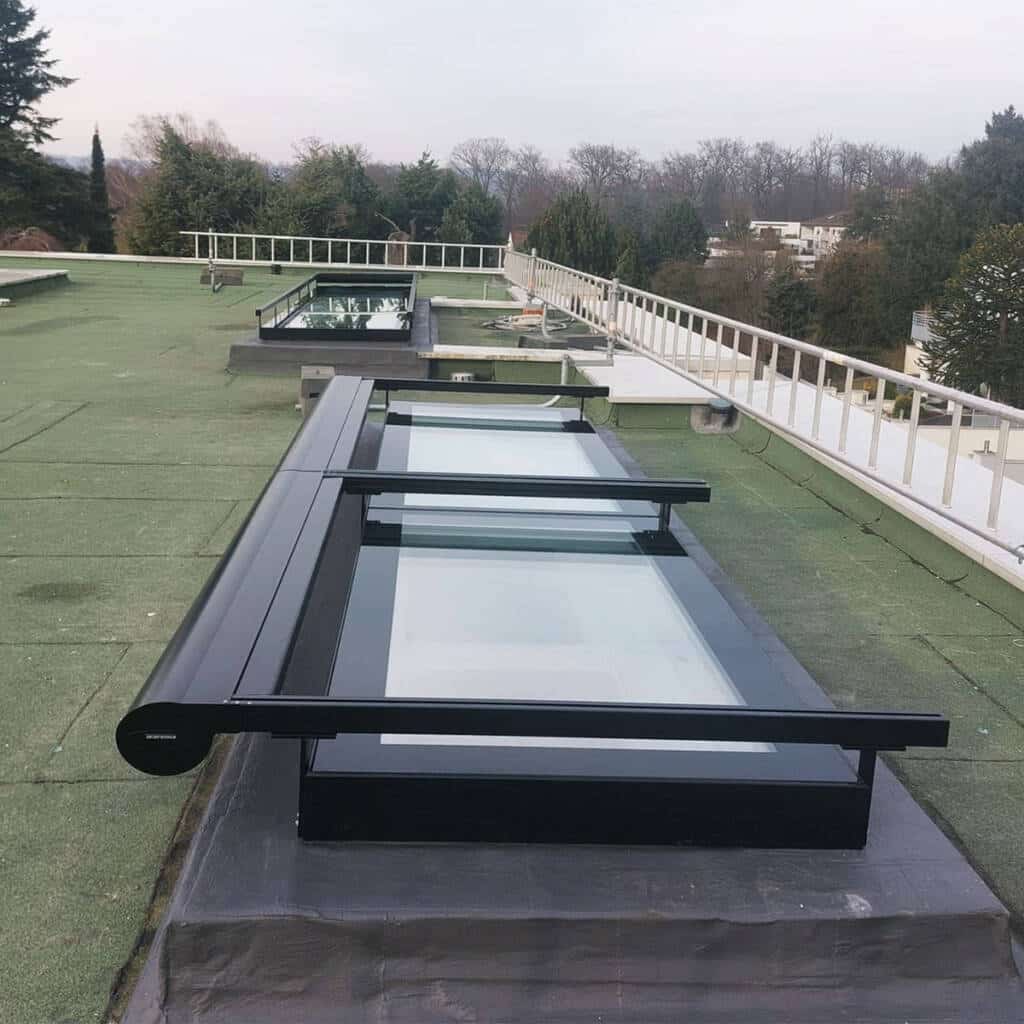

SkyVision LINEAR – Ihr modulares Lichtband für jedes Flachdach
Genießen Sie nahezu endloses Tageslicht mit maximaler Energieeffizienz
Flachdach-Lichtband aus feststehenden, zu öffnenden Modulen oder als Kombination beider Varianten.
Ideal für besonders schmale oder breite Lichtbänder, bietet das SkyVision LINEAR ein hohes Maß an Flexibilität. Einzelne Oberlichter sind hier zu einem großflächigen Lichtband-System zusammengesetzt. Die Module können als feststehende, zu öffnende oder als Kombination beider Varianten angeordnet werden. In geschlossener Position besteht kein optischer Unterschied zwischen festverglasten und Lüftungselementen.
Flure und Großräume profitieren besonders
Besonders bei Fluren und Großräumen erzeugt dieses Lichtband eine natürliche Lichtquelle in sonst fensterlosen Räumen. Das Raumklima kann selbst in gut besuchten Räumen immer angenehm frisch und wohltemperiert gehalten werden. Dabei kommt eine Steuerung zum Einsatz, welche einfach per Wandschalter bedient werden kann. Dank des innovativen Verbindungs- sowie Entwässerungssystems im Aufsatzkranz fügen sich die Module perfekt zu einem wasser- und luftdichten System zusammen. Ein eleganter, schmaler Träger bildet die Verbindung zweier Elemente an der Innenseite.
Das Lichtband besteht aus separaten Glasaufsätzen und einem gedämmtem Aufsatzkranz in kompletter Länge. Es ist einbaufertig vorgefertigt und kann millimetergenau bestellt werden. Der Holz-Aufsatzkranz kann in der Höhe von 150 bis 600 mm gefertigt werden.
Steigern Sie die Energieeffizienz mit dem SkyVision LINEAR
Sowohl bei Neubauten als auch Bestandsgebäuden leistet es mit seinen sehr guten Dämmwerten (Uw-Wert 0,65 W/m²K bei Dreifachverglasung) einen erheblichen Beitrag zur Energieeffizienz.
Gleiche Funktion, identische Optik
Mit den feststehenden und zu öffnenden SkyVision Oberlichtern: FIXED und COMFORT, haben Sie die perfekten Lösungen, wenn es um optisch identische Fenster auf Ihrem Flachdach gehen soll.
Werte | |||
---|---|---|---|
Uw-Wert (2-fach): | bis zu 0,97 W/m²K | Uw-Wert (3-fach): | bis zu 0,65 W/m²K |
Ug-Wert (2-fach): | 1,10 W/m²K | Ug-Wert (3-fach): | 0,70 W/m²K |
Antrieb Öffnungs-Modul: | 24 Volt / 300 Kettenhub (anderer Hub auf Anfrage) | ||
Luftdichtigkeit: | Klasse 4, E600 Pa und darüber | ||
Wasserdichtigkeit: | Klasse E1200 (EN12208) | ||
Schallschutz: | Ab 34 dB Schallreduktion (EN/ISO 717- 1/A1) | ||
Lichtdurchgang (tL): | 2-fach verglast ca. 79 %, 3-fach verglast ca. 67 % | ||
Gesamtenergiedurchgang (g): | 2-fach verglast ca. 59 %, 3-fach verglast ca. 48 % |
Abmessungen | |
---|---|
Gesamtfläche | max. 4 m² pro Modul |
Gesamtlänge | unbegrenzt |
Höhe | 210 – 750 mm |
Kurze Seite | max. 1600 mm |
Feststehendes Modul | |
Breite | 250 – 3000 mm |
Länge | 250 – 2000 mm |
Öffnungs-Modul | |
Breite | 600 – 3000 mm |
Länge | 600 – 2000 mm |
Verglasung
- Hochwertige 2- und 3-fach Wärmeschutzverglasung nach DIN 18008-2.
- Alle Glasscheiben haben eine allseitig umlaufende, 115 mm breite, schwarze Siebdruckkante als UV-Schutz. Der Glasträger wird in RAL 7043 (Verkehrsgrau B) geliefert. Die Innenseite der Unterkonstruktion ist RAL 9010 (Reinweiß). Andere RAL-Classic-Farben sind gegen Aufpreis möglich.
- Die Dachverglasung wird mit einer 2-fach bzw. 3-fach Energiesparverglasung mit Argon-Edelgasfüllung sowie mit „warmer Kante“-Abstandsprofilen geliefert.
- Die äußere Scheibenschicht der Dachverglasung ist gehärtetes Sicherheitsglas, die innere ein Laminat-Sicherheitsglas.
- Das Glas ist (gegen Aufpreis) auch mit Opallaminierung lieferbar. Die Werte der 2-fach Verglasung ändern sich beim Lichtdurchgang (tL) auf ca. 57 %, beim Gesamtenergiedurchgang (g): auf ca. 35 %.
Certification
SkyVision has the CE mark in accordance with DS/EN 14351- 1. The CE mark was awarded by the accredited institutes Teknologisk Institut and Delta and refers to tests performed in accordance with EN 1873, DS/EN ISO 717- 1, EN/ISO 10077- 1 and -2, EN 673, DS 418, EN 12207 and EN 1026.Warranty
We offer a 5-year product warranty on our SkyVision LINEAR skylights. We offer a 2-year guarantee on our opening and automation systems.- RAL-Classic nach Wahl
- Opallaminierung (blickdichte Verglasung)
- Verdunkelung innenliegend
- Sonnenschutz innenliegend
- Netzteil 230/24 Volt (Modul COMFORT)
- Steuerung mit Wetterstation (Modul COMFORT)
