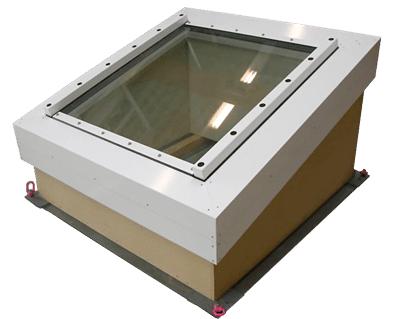

Brandschutzfenster als Fertigbauteil – Die Systemlösung inkl. Aufsetzkranz
Planungssicherheit und Schnittstellenminimierung für Ihr Bauvorhaben
Für Architekten und Planer sind Brandschutzanforderungen im Dachbereich oft mit komplexer Detailplanung und Schnittstellenrisiken verbunden. Das GLASOLUX Brandschutzfenster als Fertigbauteil löst dieses Problem: Es ist eine werkseitig vorgefertigte Einheit aus zertifizierter Brandschutzverglasung und einem thermisch getrennten Aufsetzkranz inkl. passendem Gefälle.
Ihr Vorteil in der Planung: Die bauaufsichtliche Zulassung gilt für das gesamte Bauteil. Da der Aufsetzkranz bereits das notwendige Gefälle integriert hat und keine spezielle Herstellerzertifizierung für die Montage erforderlich ist, können Sie dieses Element gewerkübergreifend ausschreiben – ob für Dachdecker, Zimmerer oder Metallbauer. Das minimiert Abstimmungsaufwand und Planungsfehler.
Konstruktionsaufbau und Wärmedämmung
Der integrierte Aufsetzkranz besteht aus einer robusten Stahlblechzarge (verzinkt) inklusive Dübelflansch und Aussteifungsprofilen. Der Aufbau garantiert durchgehende Dämmung und Brandschutzsicherheit:
- Innere Verkleidung: Entsprechend der geforderten Brandschutzklasse.
- Mittlere Dämmschicht: Mineralwollplatten der Baustoffklasse A1.
- Äußere Dämmung: Hochwertige Hartschaumplatten für optimalen Wärmeschutz.
- Dachanschluss: Vorbereitet für Fassadenplatten zur problemlosen Anbindung der bauseitigen Dachfolien/Abdichtungen.
- Witterungsschutz: Eine zweiteilige, umlaufende Haube aus Aluminiumblech schützt die Konstruktion; der untere Teil ist für Anschlussarbeiten abnehmbar.
Vorteile für Planung, Ausschreibung und Bauablauf
Warum das Fertigbauteil die sicherste Wahl für Ihre Ausschreibung ist:
- Systemgeprüfte Sicherheit: Alle Anforderungen an Brandschutz (F30/F90), Dichtigkeit und Wärmedämmung sind als Einheit erfüllt.
- Keine Schnittstellenrisiken: Ein bauseitiger Aufsetzkranz ist nicht erforderlich – Glas und Kranz passen perfekt zusammen.
- Integrierte Entwässerung: Das notwendige Dachgefälle ist bereits konstruktiv im Aufsetzkranz integriert (keine Pfützenbildung auf der Scheibe).
- Beschleunigter Baufortschritt: Die Dachöffnung kann an nur einem Tag geschlossen und sofort eingedichtet werden.
- Universelle Montage: Da keine gesonderte Schulung für das Montagesystem nötig ist, sind Sie bei der Wahl der ausführenden Gewerke flexibel.
- Design-Freiheit: Profile können in jedem RAL-Farbton passend zum Objekt pulverbeschichtet werden.
Normen, Zertifizierung und Varianten
Die von GLASOLUX eingesetzten Brandschutzfenster basieren auf thermisch getrennten Stahl-Profilrohr-Konstruktionen. In Kombination mit unseren Brandschutz-Isoliergläsern erfüllen sie die Feuerwiderstandsklassen F30 / EI30 sowie F90 / EI90 (Brandschutz-Verglasung gemäß DIN 4102-13 / DIN EN 13501-2).
Verfügbare Ausführungen:
- Als Brandschutz-Oberlicht: Einteiliges Glaselement.
- Als Brandschutz-Pultdach (Lichtband): F30 zwei bis vier Glaselemente, F90 zwei und drei Elemente.
Sicherheit & Garantie: Alle Fertigbauteile sind auf Durchsturzsicherheit nach GS-Bau-18 geprüft. Wir gewähren 10 Jahre Garantie auf die Brandschutzgläser.
| Werte Verglasung und Profile | |
|---|---|
| Ug-Wert F30*: | 1,1 W/m²K |
| Uf-Wert F30: | 1,7 W/m²K |
| Schalldämmwert Rw: | 40 dB Schallreduktion |
| Brandverhalten: | feuerhemmend F30 (EI 30) nach DIN 4102-13 (EN 1363) |
| Lichtdurchgang (tL): | bis 64 % |
| Gesamtenergiedurchgang (g): | bis 22 % |
| Maße der Rohbauöffnung | |
|---|---|
| Länge: | max. 4000 mm |
| Breite: | max. 2070 mm |
| Zugelassene Dachneigung | max. 25° |
| Zugelassene Bauanschlüsse | Mauerwerk, Beton bzw. Stahlbeton, bekleidete Stahlbauteile min. F30 |
| Maße pro Modul / Scheibe | |
|---|---|
| Länge: | max. 2080 mm |
| Element Dicke: | ca. 44 mm (SZR 12 mm) (+/- 2 mm) |
| Element Gewicht: | ca. 76 kg/m² |
| Profil-Ansichtsbreite außen: | 60 mm |
*nach DIN EN 673
| Werte Verglasung und Profile | |
|---|---|
| Ug-Wert F90*: | 1,1 W/m²K |
| Uf-Wert F90: | 1,5 W/m²K |
| Schalldämmwert Rw: | 46 dB [SZR 12] |
| Brandverhalten: | feuerbeständig F90 (EI 90) nach DIN 4102-13 (EN 1363) |
| Lichtdurchgang (tL): | bis 63 % |
| Gesamtenergiedurchgang (g): | bis 22 % |
| Maße der Rohbauöffnung | |
|---|---|
| Länge: | max. 2880 mm |
| Breite: | max. 1500 mm |
| Zugelassene Dachneigung | max. 25° |
| Zugelassene Bauanschlüsse | Mauerwerk, Beton bzw. Stahlbeton, bekleidete Stahlbauteile min. F90 |
| Maße pro Modul / Scheibe | |
|---|---|
| Breite: | max. 1200 mm |
| Höhe: | max. 2400 mm |
| Element Dicke: | 69 mm (SZR 12 mm) (+/- 3 mm) |
| Element Gewicht: | 134 kg/m² |
| Profil-Ansichtsbreite außen: | 60 mm |
*nach DIN EN 673
Verglasung
- Hochwertige F30 und F90 Brandschutzverglasung nach DIN 4102 bzw. der europäischen Norm EN 1363
- Der Verglasungsrahmen besteht aus einer geschraubten Pfosten-Riegel-Konstruktion mit geprüften und bauaufsichtlich zugelassenen Klemmverbindungen, Glasträgern, T- und Eck-Verbindern.
Rahmenprofile
- Die Rahmenprofile sind durch einen eingegossenen PUR-Kern thermisch getrennt.
- Sie sind mit naturanodisierter oder pulverbeschichteter Oberfläche lieferbar, z. B. RAL 9010 (Reinweiß) oder gegen Aufpreis in anderen RAL-Classic-Farben.
- Gegen Aufpreis sind zweifarbige Profile möglich, beispielsweise Grau außen und Weiß innen.
Zertifizierung
Unsere Brandschutz-Pultdachverglasung hat eine zertifizierte, bauaufsichtliche Zulassung nach DIN 4102 bzw. der europäischen Norm EN 1363Gewährleistung
Auf die Brandschutzgläser wird eine Garantie von 10 Jahren gewährt.
Technische Zeichnung Fertigbauteil F30
Technische Zeichnung Fertigbauteil F90
